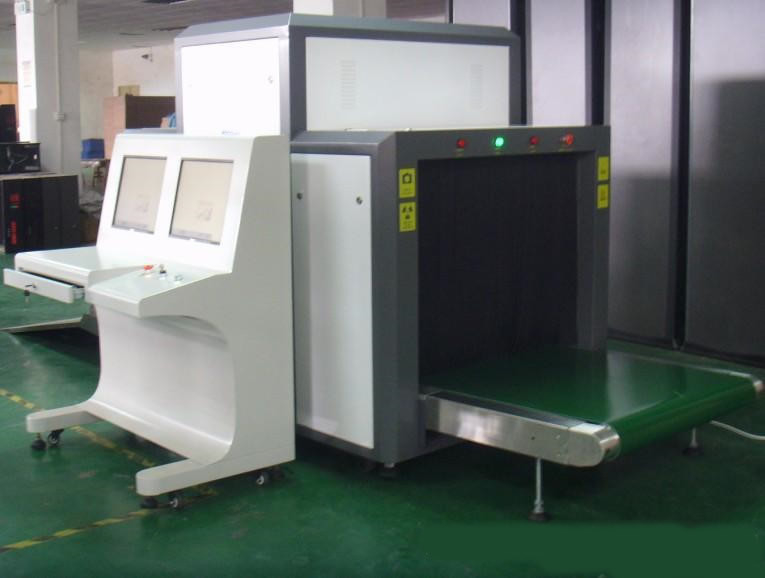

Инспекция общественной безопасности Использование Большой тоннель рентгеновской проверки багажа багаж сканер машины
ОБЩЕСТВО:
1. Сигнализация звуком и светом:: Сигнализация звуком и светом при условии соответствия.
2. Сетевой интерфейс:может подключать локальную сеть и поддерживать одновременную регистрацию багажа в нескольких терминалах
3- Безопасное излучение: передача излучения под автоматическим управлением, избегает промаха.
4. Выключение с помощью клавиатуры:Выключение машины требует только одного шага: вращается ключ.
5- Око орла:Может быть полезно наблюдать зону расширения.
6. Оценка неисправности самостоятельно:Автоматическая оценка неисправности и оперативное сообщение, полезное для обслуживания.
Технические данные:
Размер тоннеля: 1000 ((W) × 1000 ((H) мм
Скорость конвейера: 0,22 м/с
Максимальная нагрузка конвейера: 200 кг
Однократная дозировка < 1,5μGy
Разрешение провода: 0, 1 мм металлическая линия
Проникновение стали: 30 мм бронепластинки
Безопасность пленки: по ISO 1600
Максимальная радиационная утечка <0,3μGY/H
Рентгеновский генератор:
Направление: вертикально вверх
Ток трубы: 0,4 ~ 1,2 MA ((регулируемый)
Анодное напряжение: 100 ~ 160 КВ ((регулируемое)
Угол: 80°
Продолжительность охлаждения/рабочего периода генератора
Система исполнения изображений:
Рентгеновский датчик: детектор фотодиодного массива типа L 12 бит.
Монитор: высокое разрешение 17-дюймовый цветный ЖК-дисплей.
Качество цвета: 24 бита настоящих цветов.
Улучшение края: Контурный край объекта более отчетлив.
Улучшение изображения: детали изображения более отчетливы.
Высокая проницаемость: увеличение яркости темной области изображения, чтобы четко отобразить объект, который находится за высокой абсорбционной массой.
Низкая проницаемость Дисплей: увеличить контрастность масс с низкой абсорбцией (легко проникнуть), чтобы показать ее отчетливо.
Увеличитель: функция частичного увеличения
Яркость/обесцвечивание: увеличение яркости изображения/уменьшение яркости изображения.
Повторяемость изображений: отображение предыдущих 20 изображений и обработка любого из них.
Восстановление изображения: Восстановление изображения в исходное состояние во время остановки конвейера
Хранение изображений: в режиме реального времени хранить любое изображение и обрабатывать его в рабочем состоянии.
МНОГОЭНЕРГИЧЕСКАЯ Функция:
Многоэнергетический цвет: отображение органического материала для оранжевого, отображение неорганического материала для синего и отображение смеси для зеленого.
Высокая энергия / низкая энергия: переключатель для отображения двух типов энергии, высокая энергия означает металл и т. Д. Низкая энергия означает неметаллический.
Вспомогательная функция для наркотиков и взрывчатых веществ: Помощь в обнаружении таких опасных веществ, как наркотики и взрывчатые вещества и т.д.
Звуковая и видимая сигнализация: дает звуковой и видимый сигнал при соответствии условию.
Функция Ethernet TCP/IP
Окружающая среда:
Температура хранения: от -20 до 60 °C
Операционная температура: от 0 до 45 °C
Относительная влажность: от 20 до 95% неконденсирующая
Силовая система: 220 ВАК (± 10%) 50±3 Гц
Расход энергии: 1,5 КВт (макс.)
Шум: < 65DB
|
Размер туннеля: |
1000 ((W) * 1000 ((H) мм |
| Скорость конвейера: | 0.22 м/с |
| Максимальная нагрузка конвейера: | 200 кг. |
| Доза на проверку: | <1,7μGy/h |
| Решение: | < 0,101 мм Металлическая проволока |
| Проникновение: | 34 мм сталь |
| Безопасность пленки: | Гарантийная пленка ISO1600 |
| Утечка рентгеновского излучения: | < 0,1μGy/h (на расстоянии 5 см от внешнего корпуса) |
| Создать прямую: | вниз |
| Угол генерации: | 80 градусов |
| Напряжение анода: | 100-160 кВ |
| Мощность анода: | 0от 0,4 до 1,2 мА |
| Цикл охлаждения / работы: | Оливковое охлаждение /100% |
| Рентгеновский датчик: | L-образный фотодиодный массив (моноэнергетический), глубина 12 бит |
| Монитор: | Цвет высокого разрешения, LCD Accord, 17 дюймов |
| Обработка изображений: |
Улучшение краев, укрепление изображения, освещение изображения, уменьшение темноты, возвращение изображения, восстановление изображения. |
| Уровень серости изображения: | 4096 |
| Максимальное разрешение изображения | 1024 * 1280 пикселей |
| Обработка изображений: | 24 бита для обработки в реальном времени |
| Хранение изображений: | Хранить 60000 фотографий в режиме реального времени |
| Зоны и масштабирование: |
1-9 регионов изображения, 2, 4, 8, 16 раз увеличить, Непрерывное наблюдение по всему экрану |
| Температура/влажность работы: | 0°C-45°C/20%-95% ((неконденсирующийся) |
| Температура/влажность хранения: | -20°C-60°C/20%-95% ((неконденсирующийся) |
| Операционная мощность: | 220VAC ((± 10%) 50±3Hz |
| Потребление энергии: | 1.8 КВт (максимум), 0,3 КВт (работа) |
| Шум: | < 58 дБ |
Применение:
Аэропорты
Транспортные терминалы,
Здания,
Заводы (для поиска иглы в одежде, обуви, сумках),
Судебные здания,
Посольства,
Военные объекты,
Тюрьмы,
Гостиницы
Школы,
конференц-центр,
Контрольные пункты безопасности,
Место проведения специальных мероприятий
Частые вопросы
.
| Продукт | Требования клиента | |||
| Размер туннеля | 1м(W) x 1м(H0 Приблизительно |
Проверьте физически
|
Измерение с помощью измерительной ленты или багаж такого размера должен проходить через машину | |
| Скорость конвейера | 0.2 м/с | Проверьте физически | Сделайте маркер на середине ремня, затем используйте хронометр, проверьте минутное расстояние, затем вычислите длину секунды | |
| Высота конвейера | 300 мм | Проверьте физически | С помощью измерительной ленты | |
| Максимальная нагрузка | 200 кг (равномерно распределено) | Проверьте физически | Положите нагрузку, эквивалентную 200 кг и пусть он пройдет через механизм | |
| Резолюция | 38 AWG/40 AWG | Проверьте физически | Вы можете перерезать один из проводов, чтобы проверить это | |
| Проникновение стали | 30/38 мм | Используйте органические вещи поместили в 30 мм пластины, а затем скрининга его, попробуйте посмотреть, если можно скрининга органического продукта в оранжевом цвете | ||
| Утечки рентгеновского излучения | Менее 1μ Gy/hr (на расстоянии 5 см от корпуса), соответствующий всем опубликованным международным стандартам | Используйте доску длиной 300 мм, шириной 300 мм, высотой 75 мм, чтобы пройти через рентгеновскую машину, а затем посмотрите на экран | ||
| Доза на проверку | менее 1 μ Sv | Физически с помощью функционирующей машины | ||
|
Безопасность пленки
|
Гарантируется для высокоскоростной пленки до ASA/ISP 1600 | Использовать Использовать ISO 1600 Фильм через | ||
| Рентгеновский генератор | ||||
| Напряжение анода | 160 К.В. | Метод и процедура испытаний на электричестве. |
160 кВ Работает в 150 кВ |
|
| Анодный ток | 1 ма |
Электрический метод испытания и Процедура. |
Использовать счетчик мощности | |
| Охлаждение | Запечатанная масляная ванна | Метод и процедура испытания. |
Запечатанный Ди- Электрическое масло Ванна с Навязчивый воздух |
|
| Цикл работы | 100% | Метод и процедура испытания. |
Назначен для 100% пошлины Цикл |
|
| Система получения изображений | ||||
| Рентгеновский конвертер | Линия детектора в форме L | Физически с помощью функционирующей машины | ||
| Обработка изображений | 24 бита | Физически с помощью функционирующей машины | ||
| Возможность хранения изображений | До 50 000 изображений | Физически с помощью функционирующей машины | ||
| Отображение изображения | Цвет, черно-белый, многоэнергетический, многоабсорбционный, неорганический стриппинг, супер-улучшение, негатив, высокая/низкая проницаемость | Следите за выходом | ||
| Регион интереса (ROI) и Zoom | Избираемое изображение, регионы увеличения, 1-32 раз непрерывное увеличение, 1-3 раза локальное увеличение | Физически с помощью функционирующей машины | ||
| Возвращение изображения | Предыдущее изображение можно отозвать | Физически с помощью функционирующей машины | ||
| Монитор отображения | 17 ′′ высокоразрешительный ЖК-дисплей | Физически с помощью функционирующей машины | ||
| Дополнительные функции | ||||
| Стандартные функции | Система меню, питание на самостоятельное испытание, отображение даты/часа, багажный счетчик, сертифицированное количество операторов, запись сети. | Физически с помощью функционирующей машины | ||
| Необязательно | Установка взрывчатых веществ/наркотиков, звуковая сигнализация, световая сигнализация, система сбора изображений ((CIS) | Физически с помощью функционирующей машины | ||
| Данные установки | ||||
| Температура/влажность хранения |
от -40 до + 60 °C 5% ~95% ((Неконденсирующий) |
Нефункциональный |
от -40 до + 60 °C 5% ~ 95% |
|
| Рабочая температура/влажность |
от 0 ° до + 40 ° 5% ~95% ((Неконденсирующий) |
Функциональные |
от 0 ° до + 40 ° 5% ~ 95% |
|
| Электрическое питание | 110-240 VAC ((+10% до 15% и 50 Hz/60 Hz (+/- 3 Hz) | Функциональные | 110-240 VAC ((+10% до 15% и 50 Hz/60 Hz (+/- 3 Hz) | |
| Потребление энергии | 10,0 кВА | Функциональные | 10,0 кВА |
