Общая спецификация
Размер туннеля: 1000 ((W) * 1000 ((H) мм
Скорость конвейера...0.22 м/с
Конвейер Максимальная нагрузка:270в кг
Доза на инспекцию < 1,6 мкГ/ч
Разрешение < 0,0787 мм Медная проволока
Пространственное разрешение Уровень: диаметр 1,3 мм. Вертикальная: диаметр 1,0 мм
Проникновение разрешения Диаметр 0,511 мм
Проникновение40мм Сталь
Безопасность пленки: Гарантия ISO1600 пленка
Рентгеновская утечка <0,1μGy/h (на расстоянии 5 см от внешнего корпуса)
Рентгеновский генератор
Сделать прямую: снизу вверх
Сделать гнев: 80 градусов
Напряжение анода140~ 160 кВ
Мощность анода от 0,4 до 1,2 мА
Цикл охлаждения / работы Оливковое охлаждение /100%
Система изображения
Рентгеновский датчик L-образный фотодиодный массив (многоэнергетический), 12 бит глубина
Монитор Цвет высокого разрешения, LCD Accord, 17 дюймов
Обработка изображений Улучшение краев, укрепление изображения, освещение изображения, уменьшение темноты, возвращение изображения, восстановление изображения.
Изображение серый уровень4096
Максимальное разрешение изображения:1024 * 1280 пикселей
Обработка изображений 24 бит для обработки в реальном времени
Хранение изображений :60000 изображений в режиме реального времени
Зоны и Zoom1-9 Регионы изображения, 2,4,8, 16 раз увеличить, весь экран непрерывное наблюдение

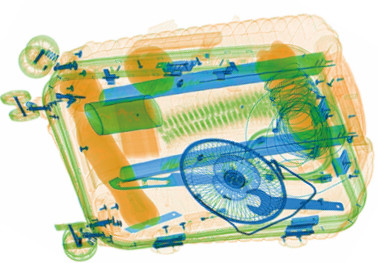

Многоэнергетические различают объекты органические объекты в оранжевом цвете, неорганические объекты в синем цвете, смесь в зеленом
Высокоэнергетический/низкоэнергетический: переход от высокоэнергетического к низкоэнергетическому
Помощь в обнаружении наркотиков и взрывного порошка
Данные установки
Операционная температура/влажность 0-45/20%-95% ((неконденсирующая)
Температура/влажность хранения -20-60/20%-95% ((неконденсирующая)
Операционная мощность 220ВАК ((± 10%) 50±3Гц
Потребление электроэнергии 1,0 КВт (макс.)
Шум: <58 дБ
|
Размер туннеля: |
1000 ((W) * 1000 ((H) мм |
| Скорость конвейера: | 0.22 м/с |
| Максимальная нагрузка конвейера: | 200 кг. |
| Доза на проверку: | <1,7μGy/h |
| Решение: | < 0,101 мм Металлическая проволока |
| Проникновение: | 34 мм сталь |
| Безопасность пленки: | Гарантийная пленка ISO1600 |
| Утечка рентгеновского излучения: | < 0,1μGy/h (на расстоянии 5 см от внешнего корпуса) |
| Создать прямую: | вниз |
| Угол генерации: | 80 градусов |
| Напряжение анода: | 100-160 кВ |
| Мощность анода: | 0от 0,4 до 1,2 мА |
| Цикл охлаждения / работы: | Оливковое охлаждение /100% |
| Рентгеновский датчик: | L-образный фотодиодный массив (моноэнергетический), глубина 12 бит |
| Монитор: | Цвет высокого разрешения, LCD Accord, 17 дюймов |
| Обработка изображений: |
Улучшение краев, укрепление изображения, освещение изображения, уменьшение темноты, возвращение изображения, восстановление изображения. |
| Уровень серости изображения: | 4096 |
| Максимальное разрешение изображения | 1024 * 1280 пикселей |
| Обработка изображений: | 24 бита для обработки в реальном времени |
| Хранение изображений: | Хранить 60000 фотографий в режиме реального времени |
| Зоны и масштабирование: |
1-9 регионов изображения, 2, 4, 8, 16 раз увеличить, Непрерывное наблюдение по всему экрану |
| Температура/влажность работы: | 0°C-45°C/20%-95% ((неконденсирующийся) |
| Температура/влажность хранения: | -20°C-60°C/20%-95% ((неконденсирующийся) |
| Операционная мощность: | 220VAC ((± 10%) 50±3Hz |
| Потребление энергии: | 1.8 КВт (максимум), 0,3 КВт (работа) |
| Шум: | < 58 дБ |
Применение:
Аэропорты
Транспортные терминалы,
Здания,
Заводы (для поиска иглы в одежде, обуви, сумках),
Судебные здания,
Посольства,
Военные объекты,
Тюрьмы,
Гостиницы
Школы,
конференц-центр,
Контрольные пункты безопасности,
Место проведения специальных мероприятий
Частые вопросы
.
| Продукт | Требования клиента | |||
| Размер туннеля | 1м(W) x 1м(H0 Приблизительно |
Проверьте физически
|
Измерение с помощью измерительной ленты или багаж такого размера должен проходить через машину | |
| Скорость конвейера | 0.2 м/с | Проверьте физически | Сделайте маркер на середине ремня, затем используйте хронометр, проверьте минутное расстояние, затем вычислите длину секунды | |
| Высота конвейера | 300 мм | Проверьте физически | С помощью измерительной ленты | |
| Максимальная нагрузка | 200 кг (равномерно распределено) | Проверьте физически | Положите нагрузку, эквивалентную 200 кг и пусть он пройдет через механизм | |
| Резолюция | 38 AWG/40 AWG | Проверьте физически | Вы можете перерезать один из проводов, чтобы проверить это | |
| Проникновение стали | 30/38 мм | Используйте органические вещи поместили в 30 мм пластины, а затем скрининга его, попробуйте посмотреть, если можно скрининга органического продукта в оранжевом цвете | ||
| Утечки рентгеновского излучения | Менее 1μ Gy/hr (на расстоянии 5 см от корпуса), соответствующий всем опубликованным международным стандартам | Используйте доску длиной 300 мм, шириной 300 мм, высотой 75 мм, чтобы пройти через рентгеновскую машину, а затем посмотрите на экран | ||
| Доза на проверку | менее 1 μ Sv | Физически с помощью функционирующей машины | ||
|
Безопасность пленки
|
Гарантируется для высокоскоростной пленки до ASA/ISP 1600 | Использовать Использовать ISO 1600 Фильм через | ||
| Рентгеновский генератор | ||||
| Напряжение анода | 160 К.В. | Метод и процедура испытаний на электричестве. |
160 кВ Работает в 150 кВ |
|
| Анодный ток | 1 ма |
Электрический метод испытания и Процедура. |
Использовать счетчик мощности | |
| Охлаждение | Запечатанная масляная ванна | Метод и процедура испытания. |
Запечатанный Ди- Электрическое масло Ванна с Навязчивый воздух |
|
| Цикл работы | 100% | Метод и процедура испытания. |
Назначен для 100% пошлины Цикл |
|
| Система получения изображений | ||||
| Рентгеновский конвертер | Линия детектора в форме L | Физически с помощью функционирующей машины | ||
| Обработка изображений | 24 бита | Физически с помощью функционирующей машины | ||
| Возможность хранения изображений | До 50 000 изображений | Физически с помощью функционирующей машины | ||
| Отображение изображения | Цвет, черно-белый, многоэнергетический, многоабсорбционный, неорганический стриппинг, супер-улучшение, негатив, высокая/низкая проницаемость | Следите за выходом | ||
| Регион интереса (ROI) и Zoom | Избираемое изображение, регионы увеличения, 1-32 раз непрерывное увеличение, 1-3 раза локальное увеличение | Физически с помощью функционирующей машины | ||
| Возвращение изображения | Предыдущее изображение можно отозвать | Физически с помощью функционирующей машины | ||
| Монитор отображения | 17 ′′ высокоразрешительный ЖК-дисплей | Физически с помощью функционирующей машины | ||
| Дополнительные функции | ||||
| Стандартные функции | Система меню, питание на самостоятельное испытание, отображение даты/часа, багажный счетчик, сертифицированное количество операторов, запись сети. | Физически с помощью функционирующей машины | ||
| Необязательно | Установка взрывчатых веществ/наркотиков, звуковая сигнализация, световая сигнализация, система сбора изображений ((CIS) | Физически с помощью функционирующей машины | ||
| Данные установки | ||||
| Температура/влажность хранения |
от -40 до + 60 °C 5% ~95% ((Неконденсирующий) |
Нефункциональный |
от -40 до + 60 °C 5% ~ 95% |
|
| Рабочая температура/влажность |
от 0 ° до + 40 ° 5% ~95% ((Неконденсирующий) |
Функциональные |
от 0 ° до + 40 ° 5% ~ 95% |
|
| Электрическое питание | 110-240 VAC ((+10% до 15% и 50 Hz/60 Hz (+/- 3 Hz) | Функциональные | 110-240 VAC ((+10% до 15% и 50 Hz/60 Hz (+/- 3 Hz) | |
| Потребление энергии | 10,0 кВА | Функциональные | 10,0 кВА |
